El dibujo tecnico es una parte escencial de la ingenieria en si, y que es el sistema electrico? es un pilarfundamental de la construccion civil pero acaso sin dibujo no puedo hacer un sistema electrico. Bueno si eres empirista y tienes varias decadas siendo ayudanton y sin pasar primaria puede que si lo hagas, pero talvez no con la seguridad de alguien mas tecnificado. Tomando eso como referencia partamos del dibujo tecnico para realizar un sistema electrico o mas fundamentalmente un circuito cada vez.
Ya habiamos visto el sistema electrico de distribucion para saber como y donde nace la electricidad que llega a los hogares. Pero el sistema electrico residencial esta por comenzar.
Lo primero que debes saber es que el plano lo diseña un ingeniero electrico de acuerdo a las demandas de el usuario final, existen 3 dispositivos fundamentales los tomacorrientes, los apagadores y el centro de carga, o panel electrico principal como te sientas mas comodo. Entonces estos dispositivos son los primero en plasmarse en el plano y de los cuales el ing. electrico dependera para hacer sus calculos de carga y asi calcular la cantidad de circuitos nesesarios y el tamaño del centro de carga. Basicamente tambien da el punto de partida para las normativas que nesesitara cumplir la persona a carga de dicho sistema electrico residencial.

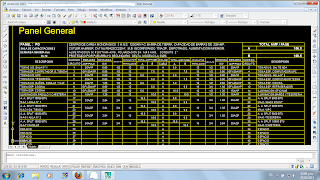

Una vez terminado y aprobado el plano quedan con un plano para representar tomas, uno de luces y el detalle del panel y los requerimientos tecnicos de los materiales. click para agrandar.





Entonces como no puedes saber dibujo tecnico para poder hacer un sistema electrico residencial, debes puedes y seguro quieres.
Ahora este dibujo bien hecho por un arquitecto o el propio ingeniero no es el fin de la historia, este plano solo sirve para plasmar la idea, pero en realidad tu debes ver este plano como NEO ve la Matrix, asi es en forma de diagrama, aprender a diagramar es el segundo paso mas importante, aprendes a ver las cosas mejor y mas clara con un diagrama que en fisico.
El diagrama mas utilizado por los tecnicos aunque existen tres, es el de instalacion, este te dice que cantidad de alambrado, canalizacion, cajas de empalme, tape electrico 3m y hasta cuantos wirenut utilizar o mejor dicho comprar. Simplemente se basa como en un circuito electronico en unir los dispositivos con las fases de circuito correspondiente ejemplo.
c3 (circuito numero tres)



El primero es el diagrama y el segundo en fisico como sabran cuando estan en un proyecto de construccion no se pueden poner a dibujar las cajitas bonitas o el apagadorcito, nesesitas un diagrama que todo electricista pueda entender. perdon por el diagrama lo hice en paint rapidito lo podemos escuadrar otro dia.



Recomendaciones que ayudan con el estudio de este tema.
